工場のカスタム産業用圧縮バネステンレス鋼ミュージック ワイヤー スパイラル小型コイル スプリングの製造

大園はカスタム圧縮バネを少量でも大量でも製造できます。Dayuan は、短期間の R&D プロジェクトから、数年にわたる大規模な長期一括注文まで供給できます。

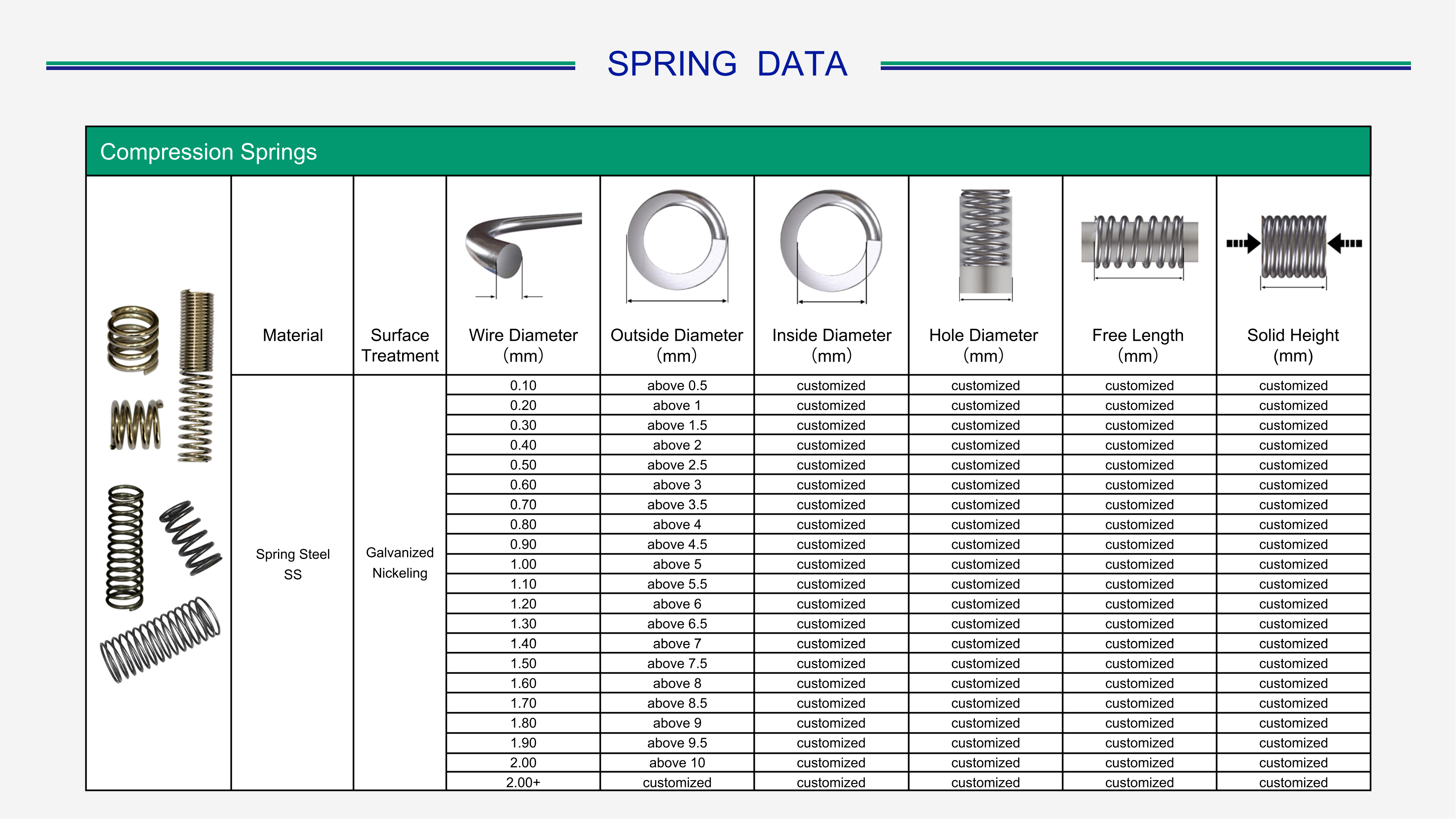

主要なパラメータ

測定単位: Dayuan のストック スプリングは、インペリアル (インチおよびポンド) 単位とメートル単位の両方で指定されます。

レート: バネレートは、単位たわみあたりの荷重の変化をポンド/インチ (lbs/in) またはニュートン/ミリメートル (N/mm) で表します。

応力: 寸法と荷重およびたわみの要件によって、ばねの応力が決まります。圧縮バネに荷重がかかると、コイル状のワイヤにねじり応力がかかります。応力はワイヤの表面で最大になります。スプリングがたわむと荷重が変化し、一定範囲の動作応力が発生します。応力と応力範囲は、ばねの寿命を左右します。動作応力範囲が広いほど、同等の寿命を得るには最大応力を低くする必要があります。動作応力範囲が狭い場合、またはばねが静荷重のみを受ける場合には、比較的高い応力が使用される場合があります。

巻き方向: コイル圧縮スプリングは、ネジ型のねじと同様に、左巻きまたは右巻きのいずれかの方向に巻き付けられます。

コイルのカウント: スプリングに適用されるコイルのカウントには、アクティブなコイル数と合計コイル数という 2 つの主な方法があります。

端: 圧縮スプリングには 4 つの主要な端タイプ構成があります。ばねの端は研削されていても研削されていないものでもよく、端コイルは開いたコイルでも閉じたコイルでもよい。

外径: スプリングのコイルの外面によって形成される円筒形のエンベロープの直径。

穴の直径: これは、圧縮バネを挿入するスペースの測定値です。これは、圧縮バネの嵌合部分の直径であり、よくバネ自体の寸法と間違われることがよくあります。穴の直径は、公差と荷重時のスプリングの伸びを考慮して、圧縮スプリングの外径よりも大きく設計する必要があります。

ロッド直径: これは、圧縮スプリングの内部を通るロッドの測定値です。本質的に嵌合部品であるこのロッドは、負荷時のスプリングの座屈を最小限に抑えるガイド シャフトとして機能します。ロッドの直径は、公差を考慮して圧縮スプリングの内径よりも小さく設計する必要があります。ただし、小さすぎるとバネの座屈を最小限に抑える能力が失われます。

自由長：スプリングに負荷がかかっていない時の長さ。注: 引張りばねの場合、これにはアンカーの端が含まれる場合があります。

線径：これは、ばねを形成するために使用される原材料のサイズの測定値です。従来のばねは、直径が指定された丸線で作られていました。

材質: ばねを形成するために使用される原料の種類です。一般的な種類には、炭素鋼、ステンレス鋼、ニッケル合金、銅合金、コバルト合金などがあります。アプリケーションでは、ばねの材料オプションをガイドできます。材質、仕上げ、メッキをご覧ください。

ソリッド高さ: これは、最大負荷状態での圧縮スプリングの長さの寸法です。事実上、これはすべてのコイルが一緒に押し付けられたときの圧縮バネの高さになります。

スプリングセット: これは、スプリングにその材料の弾性強度を超える負荷がかかったときに発生します。これは、スプリングがたわみ荷重を解放した後に元の長さに戻らない場合に顕著な永久変形の一種です。用途に応じて、スプリングセットは望ましい場合もあれば望ましくない場合もあります。

固体高さでの荷重: これは、コイルが完全に押し付けられる位置まで圧縮バネを完全に偏向させるのに必要な力の測定値です。圧縮スプリングの底付きを回避したい製品設計者にとって、「固体高さでの荷重」は、アセンブリの最大動作荷重に対応できるスプリングを見つけるためのクイック リファレンス プロパティです。

仕上げ: スプリングにはさまざまな仕上げおよびメッキのオプションがあります。スプリングの用途は、特定の用途に最適な仕上げとメッキのオプションを決定するのに役立ちます。スプリング仕上げは、スプリングを保護したり識別しやすくするために使用できます。材質、仕上げ、メッキについて詳しくはこちらをご覧ください。
